| 1、電力監控系統概述
根據電力部門對變電站遠程維護、安全生產管理、集中管理、減員增效等需求，我公司推出無人值守遠程監控系統。該系統以圖像監控為主、數據監控為輔，結合多種報警功能，正適應了電力部門無人值守變電站的需要。該系統采用了先進的MPEG4/H.264影像壓縮方式及目前電力行業標準IEC104通訊規約，能夠?qū)Ω髯冸娬镜碾娐范?斷、環境參量、現場狀況進行監控和報警，能夠?qū)崟r、直接地了解和掌握各個變電站的情況，及時對發生的事件做出反應，并且操作簡單方便，適合電力部門維護使用。
2、 電力監控系統組成
（1） 視頻采集部分一般由模擬攝像機、網絡硬盤錄像機、網絡視頻服務器、網絡攝像機等組成。
（2） 視頻存儲部分一般有三種存儲方式：基于前端編碼設備的前端存儲、基于中心平臺服務器的中心存儲、基于后端監控電腦的本地存儲。
（3） 視頻傳輸部分采用目前世界最先進的壓縮比很高的H.264壓縮算法，系統除采用TCP/IP協議外，還采用IEC104通訊規約，滿足網絡技術在電力系統中的應用
（4） 管理控制部分采用羅普特電力監控管理軟件系統PM-V1.0，通過客戶端管理軟件來實現集中管理與控制。
（5） 視頻顯示一般有兩種方式：集中式的電視墻方式與電腦解碼直接分屏顯示方式。根據本項目監控點多，監控點比較分散的特點，視頻顯示部分最好采用成本更低，更加靈活的電腦軟件解碼后直接分屏顯示方式。
（6） 結合安防設施的技術特點，在變電站周界建成的圍墻上設置四光束紅外對射探測器進行防護，構成電站周界的防盜報警系統。
（7） 電子地圖是監控系統中一個不可或缺的部分，通過電子地圖報警系統，可以準確的找出報警地點，并且可以觸發攝像機記錄報警地點發生的事情，還可以報警設備觸發警燈警鈴等，給入侵者以警示。
（8） 智能行為分析對視頻進行背景建模、目標分割、模式識別等一系列分析，從視頻中提取運動目標信息，發現感興趣事件，根據用戶設置的報警規則，自動分析判斷報警事件，產生報警信號，從而可以在許多場合替代或者協助人為監控。
（9） 支持前端消防報警、移動偵測報警、緊急按鈕報警、防盜報警等報警聯動功能，可與錄像、燈光、球機預置位、電子地圖等功能的聯動，更好地實現前端變電站的無人值守。
3、電力監控系統功能特點
（1） 實現對變電站區域內場景情況的遠程監視、監聽。
（2） 監視變電站內變壓器、斷路器等重要運行設備的外觀狀態。
（3） 輔助監視變電站內CT、PT、避雷器和瓷絕緣子等高壓設備的外觀狀態。
（4） 輔助監視變電站內其他充油設備、易燃設備的外觀狀態。
（5） 輔助監視變電站內隔離開關的分合狀態。
（6） 監視變電站內主要室內環境(主控室、高壓室、電容器室、獨立通信室等)的情況。
（7） 實現變電站防盜自動監控，可進行周界、室內、門禁的報警及安全布控；在條件成熟和管理規范允許的前提下，宜和站內消防系統實現報警聯動。
（8） 實時監視通訊機房的供電系統工作狀況。
（9） 實時監測通訊機房的工作環境。
（10） 實現進出機房人員管理。
（11） 監控中心的建設，與無人值守變電站設備運行和管理的分級一致。
（12） 在條件成熟和管理規范允許的前提下，變電站端圖像監控系統可與變電站綜合自動化系統或遠動設備(簡稱RTU)互聯能力，獲取遠動報警信息。監控中心可與SCADA系統互通，實現電網調度和維護的可視化。

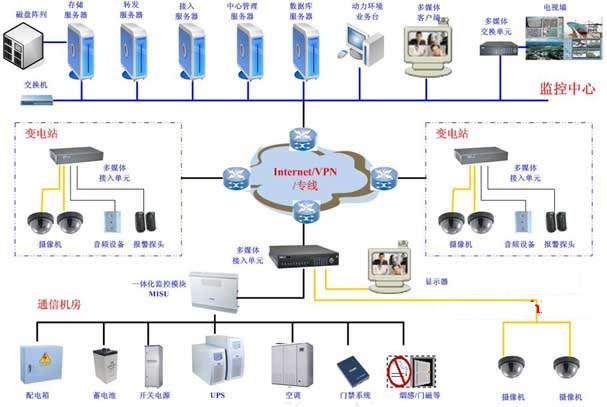

4、 電力監控系統原理圖
|
